Stelltransformatoren

Stelltransformatoren (Variac)

Anwendungsbereich von Stelltransformatoren (Variac)

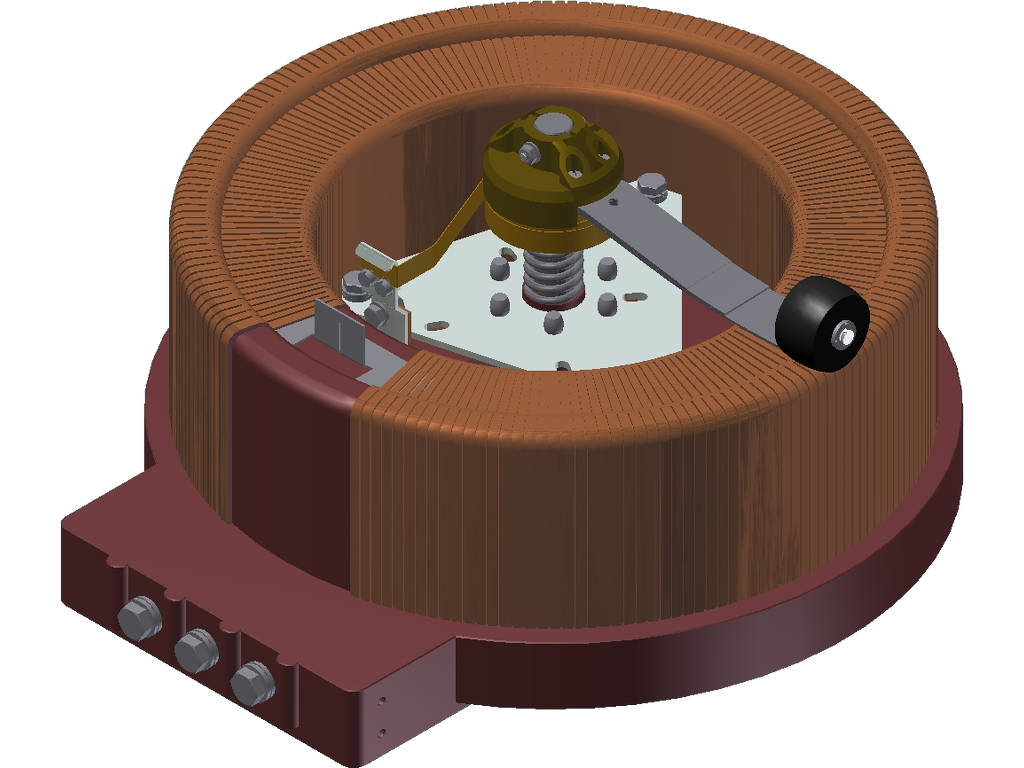

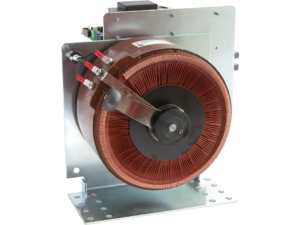

Stelltransformatoren auch Variac oder Ringsteller genannt, dienen zur verlustarmen, kontinuierlichen Einstellung von netzverbundenen Wechselspannungen und Strömen unter Last. Die Phasenlage zwischen Eingangs- und Ausgangsspannung wird nicht verändert und die Ausgangspannung bleibt sinusförmig.
Mit diesem Bauelement steht dem Anwender ein Bauteil zur Verfügung, das eine optimale Einstellung bzw. Regelung von Strömen und Spannungen bei niedrigsten Verlusten und damit geringer Wärmeentwicklung ermöglicht.
Durch mechanische Kupplung von mehreren Stelltransformatoren können diese auch für mehrphasige Wechselspannungen verwendet werden.
Es sind Transformatoren mit einer Hand- oder Motorverstellung möglich.

Mit einer zusätzlichen Regelkarte kann eine Spannungsstabilisierung erreicht werden. Dadurch können Stelltransformatoren als Spannungskonstanthalter verwendet werden um die Spannungsschwankungen vom Versorgungsnetz auszugleichen. Dies erhält immer grössere Bedeutung bei den heutigen empfindlichen Verbrauchern, wie Maschinensteuerungen, EDV-Anlagen, Prozesssteuerungen, Feinregelungen, Prüffelder, Medizintechnik oder auch in Laboren.

Wir bieten Stelltransformatoren in verschiedenen Standardspannungen sowohl für 1-Phasen als auch für 3-Phasen Netze an. Für den Handbetrieb sind Drehknöpfe und verschiedene Skalen erhältlich. Zu sämtlichen Modellen sind DC- oder Synchronmotorantriebe und Regelkarten lieferbar.

1-Phasen – Eingang 230V; Ausgang 0-230V
1-Phasen – Eingang 230V; Ausgang 0-260V
1-Phasen – Eingang 230V; Ausgang 0-300V
1-Phasen – Eingang 400V; Ausgang 0-400V
3-Phasen – Eingang 3x 400V; Ausgang 3x 0-400V
3-Phasen – Eingang 3x 400V; Ausgang 3x 0-450V
3-Phasen – Eingang 3x 400V; Ausgang 3x 0-520V
3-Phasen – Eingang 3x 690V; Ausgang 3x 0-690V

Alle Sonderspannungen bis 1000V sind auf Anfrage möglich.
Wir freuen uns über Ihre Anfrage via Email oder beraten Sie gerne persönlich per Telefon.

1-Phasen Stelltranformatoren

zurück zur Auswahl

Handantrieb

Motorantrieb

Eingangsspannung: 230V
Ausgangsspannung: 0-230V

I (A)Art. Nr.Massblatt
0.823.10008Massblatt
123.10010Massblatt
0.823.20008Massblatt
123.20010Massblatt
1.2523.10012Massblatt
1.623.10016Massblatt
1.623.20016Massblatt
223.10020Massblatt
2.523.10025Massblatt
2.523.20025Massblatt
3.223.10032Massblatt
423.10040Massblatt
423.20040Massblatt
523.10050Massblatt
6.323.10063Massblatt
823.10080Massblatt
6.323.20063Massblatt
823.20080Massblatt
1023.10100Massblatt
12.523.10125Massblatt
1623.10160Massblatt
2023.10200Massblatt
2523.10250Massblatt
3223.10320Massblatt
4023.10400Massblatt
5023.10500Massblatt
6323.10630Massblatt
7523.10750Massblatt
10023.11000Massblatt
12523.11250Massblatt
15023.11500Massblatt
20023.12000Massblatt

Eingangsspannung: 230V
Ausgangsspannung: 0-260V

I (A)Art. Nr.Massblatt
226.10020Massblatt
426.10040Massblatt
526.10050Massblatt
526.20050Massblatt
6.326.10063Massblatt
826.10080Massblatt
1026.10100Massblatt
1226.10120Massblatt
1626.10160Massblatt
2026.10200Massblatt
2526.10250Massblatt
3226.10320Massblatt
4026.10400Massblatt
5026.10500Massblatt
6326.10630Massblatt
8026.10800Massblatt
10026.11000Massblatt
12526.11250Massblatt
2002612000Massblatt

Eingangsspannung: 230V
Aussgangsspannung: 0-300V

I (A)Art. Nr.Massblatt
1.630.10016Massblatt
230.10020Massblatt
3.230.10032Massblatt
430.10040Massblatt
530.10050Massblatt
6.330.10063Massblatt
830.10080Massblatt
1030.10100Massblatt
12.530.10125Massblatt
1630.10160Massblatt
2030.10200Massblatt
2530.10250Massblatt
3230.10320Massblatt
4030.10400Massblatt
6330.10630Massblatt
8030.10800Massblatt
10030.11000Massblatt
15030.11500Massblatt

Eingangsspannung: 400V
Ausgangsspannung: 0-400V

I (A)Art. Nr.Massblatt
1.640.10016Massblatt
240.10020Massblatt
2.540.10025Massblatt
3.240.10032Massblatt
440.10040Massblatt
540.10050Massblatt
6.340.10063Massblatt
840.10080Massblatt
1040.10100Massblatt
12.540.10125Massblatt
1640.10160Massblatt
2040.10200Massblatt
2540.10250Massblatt
4040.10400Massblatt
5040.10500Massblatt
6340.10630Massblatt
10040.11000Massblatt
15040.11500Massblatt

3-Phasen Stelltransformatoren

zurück zur Auswahl

Handantrieb

Motorantrieb

Eingangsspannung: 3x 400V
Ausgangsspannung: 3x 0-400V

I (A)Art.-Nr
0.840.30008
140.30010
1.2540.30012
1.640.30016
240.30020
2.540.30025
3.240.30032
440.30040
540.30050
6.340.30063
6.340.40063
840.30080
1040.30100
12.540.30125
1640.30160
2040.30200
2540.30250
3240.30320
4040.30400
5040.30500
6340.30630
7540.30750
10040.31000
12540.31250
15040.31500
20040.32000

Eingangsspannung: 3x 400V
Ausgangsspannung: 3x 0-450V

I (A)Art.-Nr
0.545.30005
0.845.30008
0.845.40008
145.30010
1.645.30016
245.30020
245.40020
445.30040
545.30050
545.40050
6.345.30063
845.30080
1045.30100
12.545.30125
1645.30160
2045.30200
2545.30250
3245.30320
4045.30400
5045.30500
8045.30800
10045.31000
15045.31500
20045.32000

Eingangsspannung: 3x 400V
Aussgangsspannung: 3x 0-520V

I (A)Art.-Nr
152.30010
1.2552.30012
1.652.30016
252.30020
2.552.30025
452.30040
552.30050
6.352.30063
852.30080
1052.30100
12.552.30125
1652.30160
2052.30200
2552.30250
3252.30320
4052.30400
6352.30630
8052.30800
10052.31000
15052.31500

Eingangsspannung: 3x 690V
Ausgangsspannung: 3x 0-690V

I (A)Art.-Nr
1069.30100
12.569.30125
1669.30160
2069.30200
2569.30250
4069.30400
5069.30500
6369.30630
10069.31000
15069.31500
