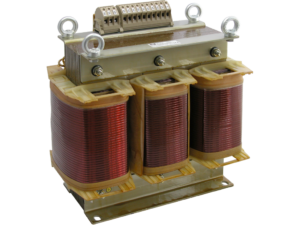

Anwendungsbereich für 3-Phasen Transformatoren

Der Anwendungsbereich für 3-Phasen Transformatoren (Drehstromtransformatoren) ist sehr vielfältig und es gibt unzählige Bauformen.
Ob stehende, liegende oder vergossene Version, wir finden die richtige Ausführung für Ihre Anwendung.
Unser Produkt ist dank eigenem Engineering optimal auf ihre Ansprüche zugeschnitten. Dank innovativen und energieeffizienten Materialien kann der Wirkungsgrad und die Baugrösse optimiert werden.

Wir freuen uns über Ihre Anfrage via Anfrageformular oder beraten Sie gerne persönlich per Telefon.

Sie finden bei uns auch ein breites Sortiment an Standard Produkten welche ab Lager verfügbar sind.

3-Phasen Transformatoren sind erhältlich als:

Trenntransformator, Spartransformator (Autotransformator), Netztransformator, Sicherheitstransformator, Steuertransformator

  • Leistungsspektrum: 1VA – 500kVA
  • Spannungsbereich: 1 – 1000VAC
  • Frequenz: 16 2/3 – 400Hz
  • Isolierstoffklassen: A/B/F/H
  • Norm: EN61558 oder andere auf Anfrage
  • Schutzklasse: I oder II
  • Offene Ausführung für ortsfesten Einbau
  • Optional mit Gehäuse erhältlich IP20 / IP23 / IP54 oder auf Anfrage
  • Bauformen: stehend, liegend, mit Fusswinkel, vergossen mit Befestigungslaschen
  • Anschlüsse: handrücken- und fingerberührungssichere Klemmen IP 2X (EN60529), Kupfer- oder Aluschienen
  • Für unsere Produkte konstruieren und entwickeln wir im Kundeauftrag 3D Modelle.

Baugrössenliste 3-Phasen Transformator

Die Baugrössenliste dient als Orientierung. Die effektive Baugrösse kann erst nach der technischen Auslegung bestimmt werden. Für weitere Informationen kontaktieren Sie uns per Email oder Telefon.

Legende
P = Leistung (VA), L = Länge (mm), B = Breite (mm), H = Höhe (mm), BL = Befestigungslöcher (mm), SL = Löcher für Schraubengrösse (M), G = Gewicht (kg)

PLBHBLSL G
50968610071x48M41.5
1001208111090x39M41.8
2001209111090x49M42.5
30015086135113x49M54.5
400150101135113x64M56.2
50018091155136x57M67.5
700180101155136x67M69.5
900180111155136x77M611.1
1000228110195176x71M612.5
1300228110195176x71M615
1600240111205185x81M817.5
2000228134195176x95M630
2500240141205185x101M825.5
3000265140230200x90M830
3500265152230200x102M832.5
4000300140260224x94M833
5000300153260224x108M839
6000300165260224x120M849
7000300180260224x134M854
8000300191260224x145M856
9000360165310264x125M864
10000360180310264x140M872
13000360195310264x155M882
16000420180360316x143M10100
20000420195360316x158M10118
24000420210360316x173M10128
28000420240360316x203M10154
32000420240360316x203M10155
36000420240415356x184M12178
40000480270415356x214M12218
50000600350550430x182M12220
63000600395550430x212M12241
80000600450550430x262M16278
100000600490550430x302M16334
130000660550710460x284M16409
160000660530690460x284M16494
200000780505790560x266M16572
250000780545790560x306M16708
315000930530970670x296M18820
400000930570970670x336M18952
5000009905701110730x350M181169
6300009906601110730x440M181573
80000012008501100900x700M202210
100000012009001100900x750M202500
