3-Phasen Spannungskonstanthalter

Anwendungsbereich von 3-Phasen Spannungskonstanthalter

Spannungskonstanthalter werden eingesetzt um Spannungsschwankungen im Versorgungsnetz auszugleichen. Dies erhält immer grössere Bedeutung bei den heutigen empfindlichen Verbrauchern, wie Maschinensteuerungen, EDV-Anlagen, Prozesssteuerungen, Feinregelungen, Prüffelder, Medizintechnik oder auch in Laboren.

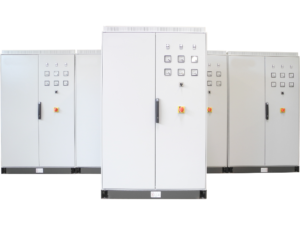

Mit der 3-Phasen Spannungskonstanthalterserie BDSK steht Ihnen eine kompakte leistungsfähige Typenreihe zur Verfügung. Es gibt sie mit unterschiedlichen Ausgangsleistungen und Eingangsspannungsbereichen. Sie sind sowohl für symmetrische als auch für unsymmetrische Lasten geeignet. Durch den Aufbau in Transformatorentechnik wird die Sinusform der Eingangsspannung nicht verändert und es ergibt sich eine hohe Regelgeschwindigkeit mit einem Höchstmaß an Pulsfestigkeit. Damit ist auch das Einschalten von schwierigen Lasten kein Problem. Jede Phase wird mittels einer Prozessorgesteuerten Regeleinheit einzeln gegen den Nullleiter ausgeregelt. Beim Einschalten der Eingangsspannung wie z.B. bei Netzwiederkehr wird die Ausgangsspannung erst nach dem internen Funktionstest freigeschaltet. Damit ist das angeschlossene Gerät optimal gegen Über- oder Unterspannung geschützt. Die eingebaute Ausgangssicherung schützt den BDSK zuverlässig vor Überlast und Kurzschluss. Ein Leuchtmelder zeigt den einwandfreien Betrieb an. Jeder BDSK wird komplett montiert im Stahlblechgehäuse RAL7035 für Wand- bzw. Standmontage geliefert und ist nach dem Anschluss sofort einsatzbereit. Die Standgehäuse haben standardmässig einen Sockel von 100mm Höhe. Der Anschluss erfolgt von unten über die innenliegenden Klemmen bzw. Kupferschienen.

Technische Daten

  • Eingangsspannung: 3x 400V 50-60Hz +N +PE
  • zulässige Toleranz: 10%, 15%, 20%, 25% oder 30%
  • Ausgangsspannung: 3x 400V +N +PE
  • Toleranz: kalibriert 0,3%, sonst 1,0%
  • Ausgangsleistung: 1.3kVA bis 345kVA
  • Regelgeschwindigkeit: ca. 60ms/V
  • Temperaturbereich: -10 – +30°C
  • Schutzart: IP20
  • Optional: Analoge oder digitale Anzeigen, höhere Regelgeschwindigkeit, andere Schutzart, Dreileiternetz

Wir freuen uns über Ihre Anfrage via Email oder beraten Sie gerne persönlich per Telefon.

Leistung Sicherung 10%15%20%25%30%
1.3KVA 2.0A * * * * BDSK-D-03-30
2.0KVA 3.0A * * * BDSK-D-03-25BDSK-D-04-30
2.7KVA 4.0A * * BDSK-D-03-20BDSK-D-04-25BDSK-D-05-30
4.1KVA 6.0A * BDSK-D-03-15BDSK-D-05-20BDSK-D-06-25BDSK-D-07-30
6.9KVA 10A BDSK-D-03-10BDSK-D-05-15BDSK-D-07-20BDSK-D-08-25BDSK-D-09-30
8.9KVA 13A BDSK-D-04-10BDSK-D-06-15BDSK-D-08-20BDSK-D-09-25BDSK-D-10-30
11.0KVA 16A BDSK-D-05-10BDSK-D-07-15BDSK-D-09-20BDSK-D-10-25BDSK-D-11-30
13.8KVA 20A BDSK-D-06-10BDSK-D-08-15BDSK-D-10-20BDSK-D-11-25BDSK-D-12-30
17.2KVA 25A BDSK-D-07-10BDSK-D-09-15BDSK-D-11-20BDSK-D-12-25BDSK-D-13-30
22.0KVA 32A BDSK-D-08-10BDSK-D-10-15BDSK-D-12-20BDSK-D-13-25BDSK-D-14-30
27.6KVA 40A BDSK-D-09-10BDSK-D-11-15BDSK-D-13-20BDSK-D-14-25BDSK-D-15-30
34.5KVA 50A BDSK-D-10-10BDSK-D-12-15BDSK-D-14-20BDSK-D-15-25BDSK-D-16-30
43.4KVA 63A BDSK-D-11-10BDSK-D-13-15BDSK-D-15-20BDSK-D-16-25BDSK-D-17-30
55.2KVA 80A BDSK-D-12-10BDSK-D-14-15BDSK-D-16-20BDSK-D-17-25BDSK-D-18-30
69.0KVA 100A BDSK-D-13-10BDSK-D-15-15BDSK-D-17-20BDSK-D-18-25BDSK-D-19-30
86.2KVA 125A BDSK-D-14-10BDSK-D-16-15BDSK-D-18-20BDSK-D-19-25BDSK-D-20-30
110KVA 160A BDSK-D-15-10BDSK-D-17-15BDSK-D-19-20BDSK-D-20-25*
138KVA 200ABDSK-D-16-10BDSK-D-18-15BDSK-D-20-20* *
172KVA 250A BDSK-D-17-10BDSK-D-19-15* * *
217KVA 315A BDSK-D-18-10BDSK-D-20-15* * *
276KVA 400A BDSK-D-19-10* * * *
345KVA 500A BDSK-D-20-10* * * *
